シリコーン・熱伝導製品 ——
PK504
5.0 W/m·K
汎用型
シート状熱伝導ゲルは、熱伝導性・難燃性・電気絶縁性を兼ね備えた柔軟なゲルシートです。柔軟性に優れ圧縮性があるため、凹凸面に密着し、空気層を作りません。熱源とヒートシンク間の界面熱抵抗を効果的に低減する熱界面材料で、CPU/GPUクーリングから車載電子機器まで幅広い用途に対応します。RoHS指令/REACH規則に完全準拠。医療機器や食品加工機械を含む厳格な環境での使用を保証します。
CATEGORY
製品特性
- 熱伝導率：5.0 W/m·K
- 天然の粘着性で製造が容易
- 極めて低い熱インピーダンス
- 豊富な厚みバリエーションを提供可能
製品形態
- ロール形状
- シート形状
- ダイカット部品
典型的な用途
- ノートパソコン
- ヒートパイプアセンブリ
- メモリモジュール
- テレビ機器
- 自動車用電子機器
- モバイルデバイス
- 高速大容量記憶装置
- STB セットトップボックス
- ネットワークカメラ
- 5G基地局・インフラ
- EV電気自動車
その他の熱伝導率の熱伝導シート
超高熱伝導率 熱伝導シート
- 8 W/m·K：T-top81-s
- 11 W/m·K：T-work7000
- 13 W/m·K：T-top91-s
- 15 W/m·K：T-work8000
- 18 W/m·K：T-top98-s
- 20 W/m·K：T-work9000
- 24 W/m·K：T-top99-s

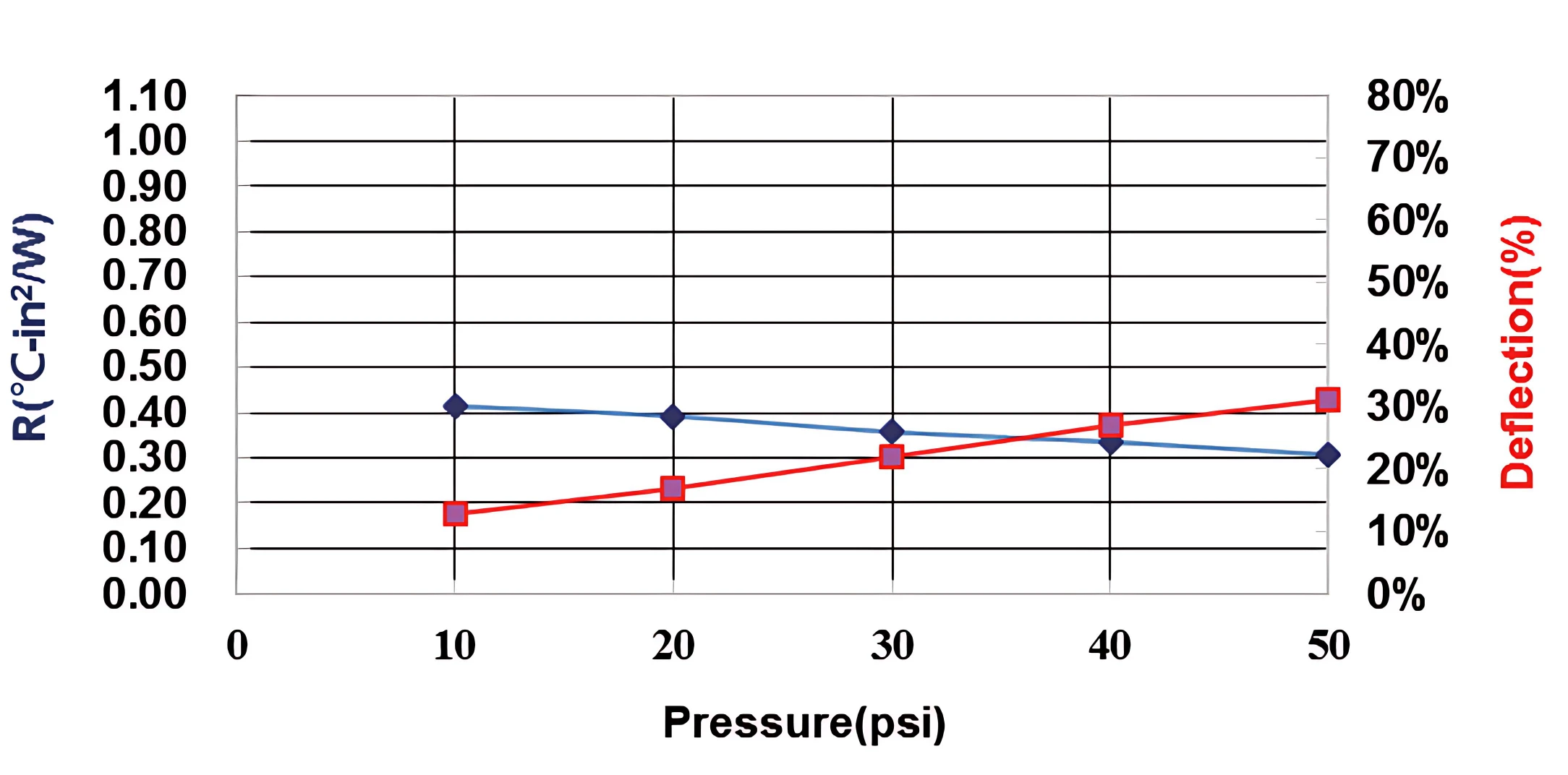

熱抵抗 vs. 圧力値 vs. 変形量
製品詳細・技術データ
| 特性項目 | PK504 | 単位 | 測定方法 |
|---|---|---|---|
| 外観色 | Gray | - | Visual |
| 粘着構成 片面／両面 | 2 | - | - |
| 厚さ | カスタマイズ | mm | ASTM D374 |
| 比重 | 3.0 | g/cm³ | ASTM D792 |
| 硬さ | 50 | Shore OO | ASTM D2240 |
| 使用温度範囲 | -60~180 | °C | - |
| 絶縁破壊電圧 | 12 | KV/mm | ASTM D149 |
| ROHS & REACH | 対応 | - | - |
| 熱特性 | |||
| 熱伝導率 | 5.0 | W/m·K | ASTM D5470 |
| 熱抵抗@10 psi | 0.415 | °C-in²/ W | ASTM D5470 |
| 熱阻抗@50 psi | 0.307 | °C-in²/ W | ASTM D5470 |
