条件を入力

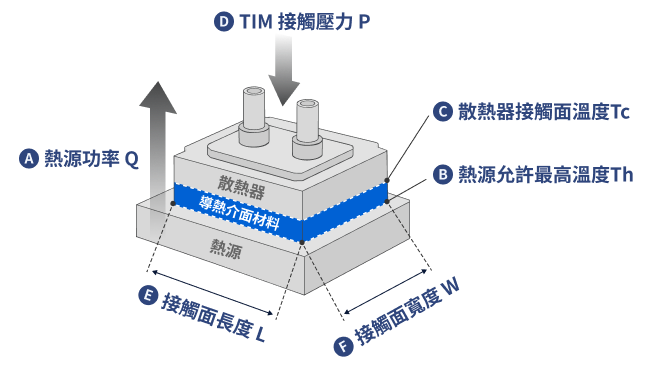

実際または想定される設計条件を入力してください。製品の熱インピーダンスデータをもとに熱源温度を推定します。
熱源条件
W
設計動作条件で部品が発生する熱量
°C
熱源接触面の温度上限
放熱・実装条件
°C
TIMとヒートシンク接触面の推定温度
実装条件に最も近い圧力を選択してください
有効接触面積
mm
mm
有効接触面積
初期値：25.4 × 25.4 mm。実際の接触寸法に合わせて変更してください。
計算方法と前提条件
Q = k · A · (Th − Tc) / L
発熱量Qは、温度差、面積A、熱伝導率k、厚さLで決まります。
Th − Tc = Q · L / (k · A)
式を変形すると、材料両面間の推定温度差を求められます。
Rt ≈ L / k
カタログのRt値からTIM両面間の温度差を推定します。Rtは試験厚さや接触条件で変化します。
推定熱源温度 Th = Tc + (Q × Rt) / A
| 記号 | 意味 |
|---|---|
| Q | 発熱量（W） |
| k | TIM熱伝導率（W/m·K） |
| L | TIM厚さ（m） |
| A | 有効接触面積（長さ×幅をin²に換算） |
| Rt | TIM熱インピーダンス（°C·in²/W） |
| Th | 推定熱源接触面温度（°C） |
| Tc | ヒートシンク接触面温度（°C） |
初期推定値です。正式選定前に実装条件で評価してください。
製品選定結果
温度条件に合う製品を確認し、シリーズと材料で絞り込んでください。
発熱量：
熱源の許容最高温度：
ヒートシンク温度：
TIM接触圧力：
接触面積：
| 製品 | 製品シリーズ | 推定Th | 材料 | W/m·K | 使用圧力 | °C·in²/W | 製品情報 |
|---|
すべての条件を満たす製品はありません。温度上限、接触面積、または絞り込み条件を調整してください。
条件を変更できない場合は、LiPOLY技術チームにご相談ください。
選択圧力のデータがないため、最も近い値を使用
推定温度が上限を超えています
注意事項
ご使用前にご確認ください
- 表示値はカタログ記載の熱インピーダンスの代表値です。実性能は表面平坦度、圧力の均一性、実装方法、経年変化などで異なります。
- 結果は一次選定用であり、サンプル試験やシステム評価に代わるものではありません。量産前にサンプル評価を行うか、営業・技術窓口へご相談ください。
- 当社は、本ツールの計算結果に基づく最終的な設計判断について、一切の責任を負いかねます。
結果の見方
- 計算結果には、製品カタログに記載された代表熱インピーダンス値を使用しています。単位は°C·in²/Wです。
- 選択圧力のデータがない場合は、最も近い圧力を使用し、灰色のラベルで表示します。
- 製品ページがない品目は「準備中」と表示します。詳細は営業・技術窓口へお問い合わせください。
