DTT18-s
5.0 W/m·K
熱伝導性と電磁波抑制
DTT18-s は、軟磁性吸収材を高分子樹脂へ均一に分散させた一液型ディスペンスタイプの熱伝導・電波吸収材料です。優れた熱伝導性と電磁波吸収性能を兼ね備え、電磁波エネルギーを熱へ変換して効率的に放散することで、EMIを低減し、システムの安定性および信頼性を向上させます。
熱伝導率 5.0 W/m・K を有し、優れた柔軟性と追従性により、微細な空隙や凹凸のある接触面を効果的に充填し、接触熱抵抗を低減します。放熱性能とEMI対策を同時に求められる高周波電子機器に最適です。
CATEGORY
熱伝導ゲル
製品特性
/ 熱伝導率: 5.0 W/m*K
/ 優れた電磁波吸収性能により、EMIノイズを効果的
/ と変形追従性により、微細な隙間を確実に埋める
/ 接触熱抵抗を低減し、放熱効率を最大化
/ 施工性に優れ、液垂れや乾燥の問題を解消
/ 高圧縮・低応力が求められる用途に最適

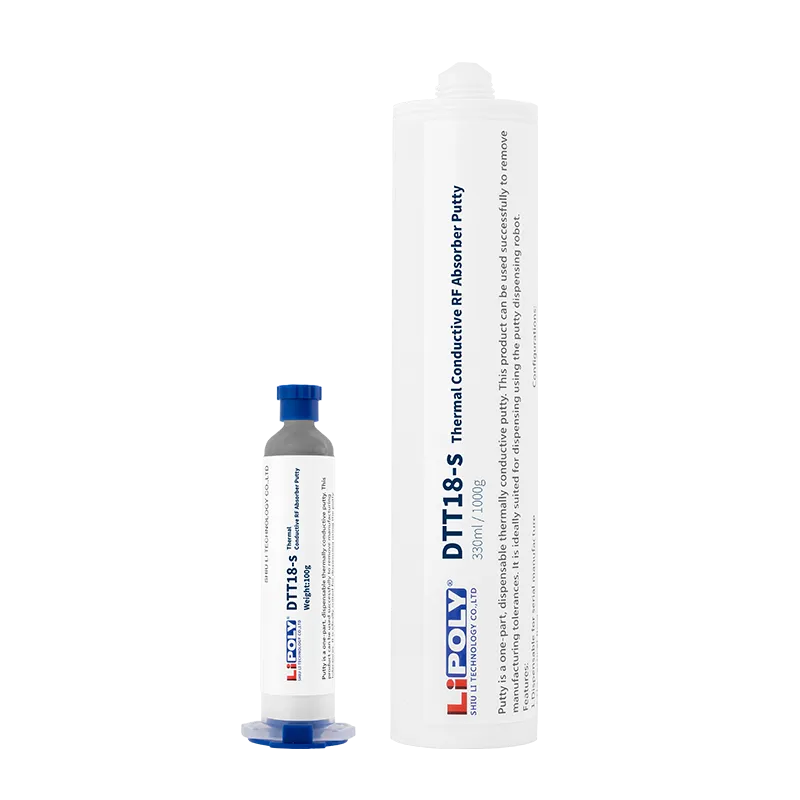

製品形態

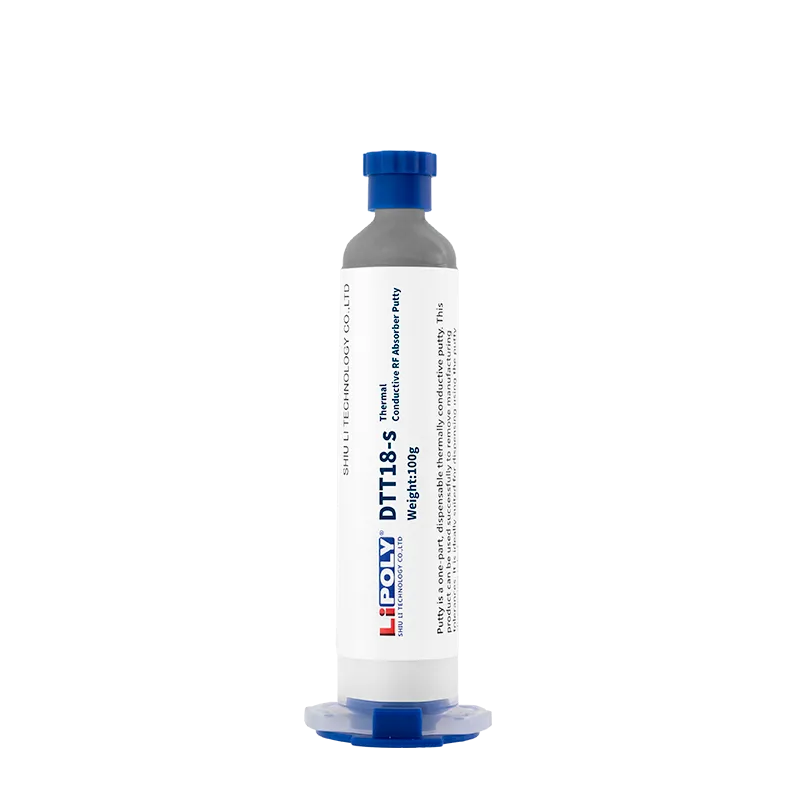

/ カートリッジ：30ml、55ml、330ml
/ バケツ：1kg、25kg
典型的な用途
/ 5G基地局・インフラ
// 2.4 GHz Wi-Fiルーター、Bluetooth
// 3.5 GHz 5Gモバイルネットワーク
// 5.0 GHz Wi-Fiルーター
// 6.0 GHz Wi-Fiルーター
// 12～18 GHz低軌道衛星（LEO）システム
// 28 GHz 5Gモバイルネットワーク
// 39 GHz 5Gモバイルネットワーク
EMI 減衰
製品詳細・技術データ
| 特性項目 | DTT18-s | 測定方法 | 単位 |
|---|---|---|---|
| 外観色 | Dark Gray | Visual | – |
| ベースポリマー | Silicone | – | – |
| 粘度 | 6500 | DIN 53018 | Pa.s |
| 流量 (30cc EFD チューブ,内径2.35mm,90psi&60s) | 14 | Internal Test Method | g/min |
| 比重 | 3.6 | ASTM D792 | g/cm³ |
| 使用温度 | -60~180 | – | °C |
| 推奨塗布厚み | 100~1500 | – | μm |
| 貯蔵寿命 | 60 months | – | – |
| ROHS & REACH | 対応 | – | – |
| EMI減衰量@1.0mm | |||
| EMI減衰量@2.4 GHz | 30.6 | ASTM D4935 modify | dB/cm |
| EMI減衰量@3.5 GHz | 27.5 | ASTM D4935 modify | dB/cm |
| EMI減衰量@5.0 GHz | 44.7 | ASTM D4935 modify | dB/cm |
| EMI減衰量@6.0 GHz | 46.2 | ASTM D4935 modify | dB/cm |
| EMI減衰量@12 GHz | 80.5 | ASTM D4935 modify | dB/cm |
| EMI減衰量@18 GHz | 99.8 | ASTM D4935 modify | dB/cm |
| EMI減衰量@28 GHz | 94.3 | ASTM D4935 modify | dB/cm |
| EMI減衰量@39 GHz | 66.6 | ASTM D4935 modify | dB/cm |
| 電気特性 | |||
| 絶縁破壊電圧 | 12 | ASTM D149 | KV/mm |
| 体積抵抗率 | >1013 | ASTM D257 | Ohm-m |
| 熱特性 | |||
| 熱伝導率 | 5.0 | ASTM D5470 | W/m・K |
| 熱抵抗@10psi / 60°C | 0.093 | ASTM D5470 | °C-in²/ W |
| 熱抵抗@30psi / 60°C | 0.082 | ASTM D5470 | °C-in²/ W |
| 熱抵抗@50psi / 60°C | 0.078 | ASTM D5470 | °C-in²/ W |
